半掛槽罐車罐體與車架裝配模型介紹：

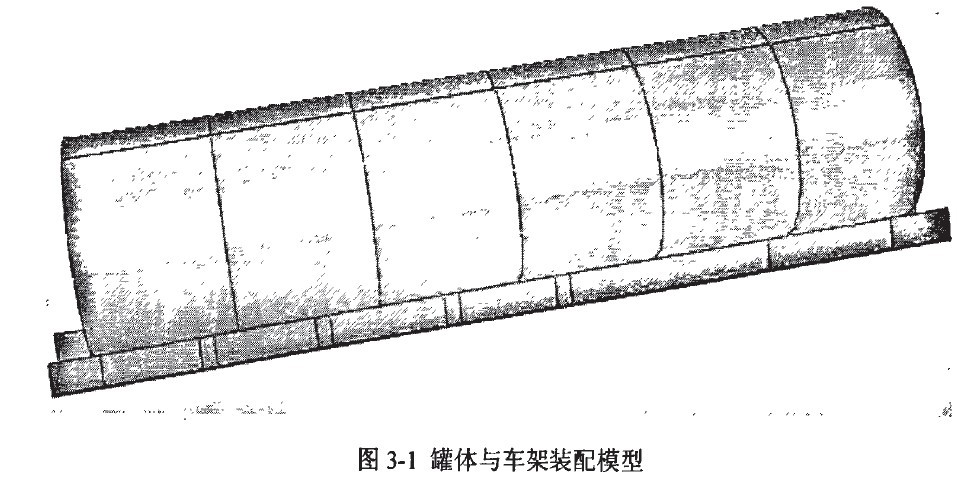

    罐體總長8300mm，總寬2500mm，總高2000mm。由于鋁板的剛度小于同等規格的鋼 板，故改制后的全鋁合金罐體高度較鋼制罐體稍低，其他尺寸不變。罐體總成主要由 罐體和防波板焊接而成，車架縱梁主要由工字鋼構成，橫梁由角鋼構成，縱橫梁通過 焊接構成其車架。罐體截面采用腰鼓形截面，其優點是質心較低，穩定性較好。封頭采用平板形封頭。根據GB／T 18564[1]-2006《道路運輸液體危險貨物罐式車輛》中 的規定，相鄰二個防波板(防浪板)之間的罐體幾何容積不大于7．5m3，防波板的厚度 不小于罐體壁厚；防波板的面積應至少為罐體橫截面積的7096。本論文將模型中的防波 板厚度設計為6mm，前后一共5塊防波板。牽引銷的設計根據標準GB／T 4606《道路車 輛半掛車鞍座50號牽引銷主要尺寸和安裝、互換性尺寸》來設計。罐體總成幾何模 型如圖3．1所示：
