CLW5070GLQDD6智能型瀝青灑布車設備用途及簡單介紹 CLW5070GLQD6 型瀝青灑布車是一種專業灑布乳化瀝青、稀釋瀝青、熱瀝青、高粘度改性等瀝青的智能化自動化高科技產品。用于修筑高等級公路瀝青路面底層的透層油、防水層、粘結層的灑布。該灑布車由汽車底盤、瀝青罐體、瀝青泵送及噴灑系統、導熱油加熱系統、液壓系統、燃燒系統、控制系統、氣動系統、操作平臺構成。該車操作簡便，在吸收國內外同類產品各項技術的基礎上，增加了確保施工的質量技術含量和突出改善施工條件、施工環境的人性化設計。其合理可靠的設計確保了瀝青的灑布均勻度，計算機控制穩定可靠，整車技術性能已達到世界先進水平。該車經過我公司各方面的改善可以在更惡劣的條件下進行工作。

 一、  國六東風4噸智能型瀝青灑布車整機性能參數

◆ 產品型號： CLW5070GLQD6

◆ 底盤型號： 東風小多利卡 EQ1075SJ3CDF

◆ 撒布寬度： 4000mm

◆ 瀝青撒布量： 0.25～3.0L/m2（可精準噴灑）

◆ 加熱方式： 意大利進口柴油燃燒器加熱（10 萬大卡/小時）

◆ 噴灑介質: 熱瀝青、SBS/SBR 改性瀝青、乳化瀝青。

◆ 撒布誤差： ±2%

◆ 瀝青罐容量： 4000L

◆ 噴嘴數量及控制方式：30 個（一控一智能型噴嘴）

◆ 外形尺寸： 6300×2080×2400mm

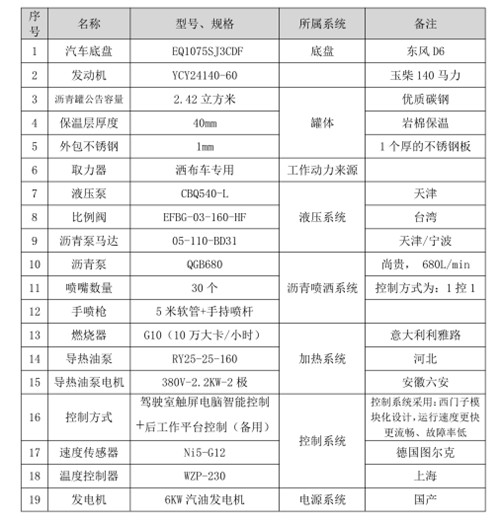

二、 國六東風4噸智能型瀝青灑布車主要配件參數見下表：

三、 設備性能特點

1、該車采用東風國六底盤，靈活輕便的操縱性，靚麗大氣的外觀造型，為廣大城際物流客戶提供安全、高效、可靠的服務；

2、根據噴灑量和作業寬度的需要,計算機可以對行列式噴嘴進行任何形式的組合；

3 手動/自動控制方式均可以實現對每個噴嘴的單獨進行控制，從而實現了任意調節噴灑的寬度；

4 瀝青的灑布控制不僅可以在駕駛室內通過智能觸屏電腦完成，也可以在車尾的操作平臺上進行控制；

5 該車的自動控制系統可以測量車速并根據輸入的灑布量和噴灑寬度及瀝青種類自動計算瀝青泵轉數從而再通過系統自動調整瀝青泵的泵數；

6 加熱系統采用意大利進口燃燒器，具有自動點火和溫度控制功能；

7 采用國際先進的高粘度瀝青泵，可將外部瀝青泵入罐內，實現“自吸”，也可將罐內瀝青泵出；

8 整機關鍵部分的零部件(如液壓泵、液壓馬達、瀝青泵 QGB680 、比例閥 EFBG-03-160-HF、自動控制系統 CLW-29-01 等)均采用國際知名元件，確保整機的可靠性，提高使用壽命；

9 在保證不妨礙其它部分維修拆卸的前提下布置有各部分人梯和扶手，方便操作；

10 所有熱管外部可加裝隔熱保溫層，降低散熱量的同時避免燙傷操作人員；

11 車載式快速加熱系統（10—15℃/h），可提高加熱效率并減少施工輔助時間，確保灑布溫度；

12 瀝青噴灑桿采用三段折疊式結構，通過上下移動灑布桿可以實現雙重或多重噴灑，通過左右移動灑布桿可以擴大灑布范圍，而且可以有效地避開障礙物；

13 手動噴灑功能可以使瀝青通過手噴管進行噴灑，靈活方便，適用于小范圍及邊角施工狀況。接好手噴槍。開啟總出油閥、開器轉駁閥、開啟回油閥、利用回油閥調節噴槍的壓力；

14 瀝青罐體內部設有沉淀排污槽，并裝有液位顯示器和報警、安全裝置；

15 沖噴嘴此功能可將噴嘴剩余瀝青通過柴油加高壓空氣吹出，防止瀝青凍結于噴嘴，可大大提高噴嘴使用壽命。關閉總出油閥、回油閥、打開氣動閥、打開自吸閥依次打開噴嘴即可；

16 良好的保溫層可以確保靜態保溫性能指數≤12 ℃/8 小時，且防腐耐用；

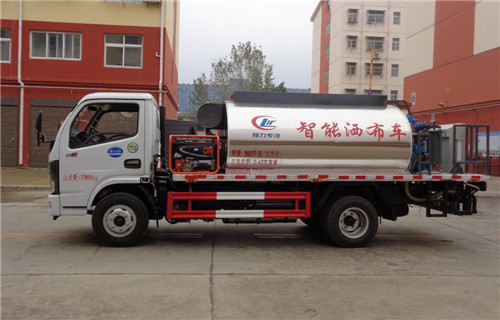

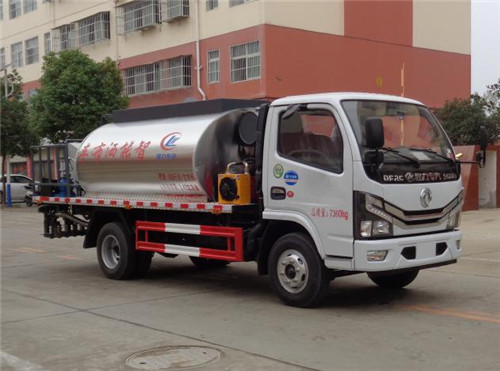

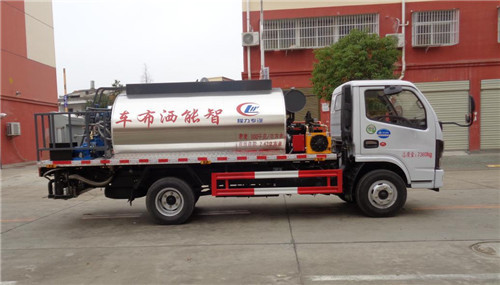

四、國六東風4噸智能型瀝青灑布車多方位圖片

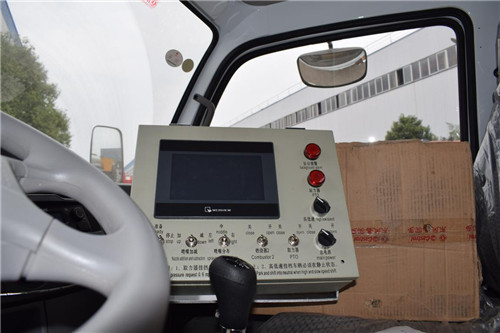

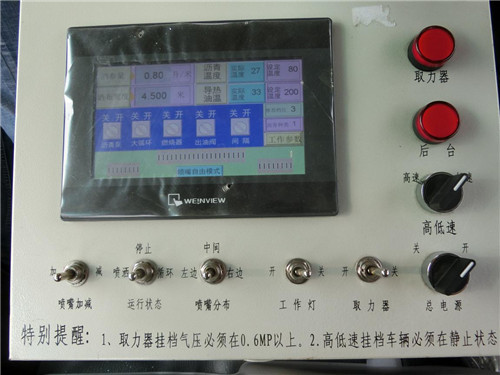

（ 駕駛室觸屏電腦）
